Válvula neumática de control

Válvula neumática de control

Manual
documento descripción idioma tamaño
Válvula neumática de control La válvula reguladora neumática es una posición de bobina cónica. La válvula (PD) que realiza la regulación del flujo a través del control de arma fijo también puede adoptar el controlador de proceso inteligente para realizar la posición de ajuste automático y la función de flujo (PID). La aplicación más importante es el control de presión y el control de flujo. , nivel de líquido, etc. English 13,58MB)

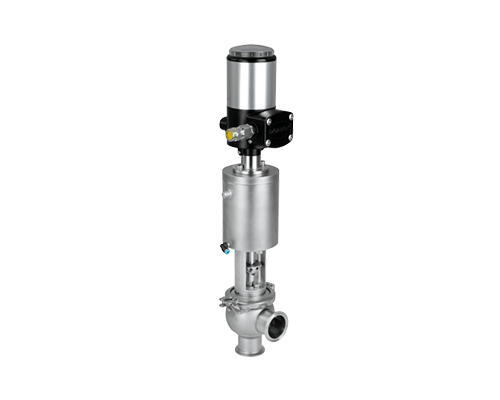

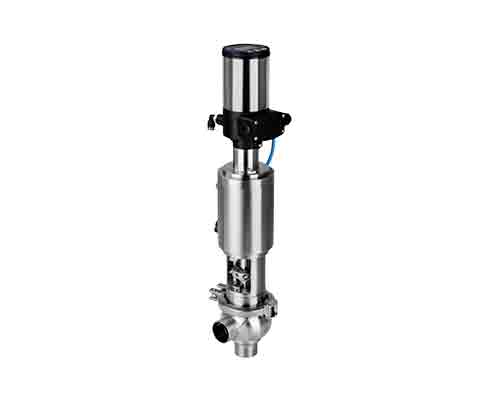

Válvula de cierre de regulación proporcional

La válvula reguladora de corte neumática proporcional se utiliza en productos lácteos, alimentos, producción de bebidas, bio-farmacéutica, química fina, tratamiento de agua, nueva energía y otras industrias. La válvula controla varios flujos de fluidos, temperaturas, presiones y más.
Señal de entrada: 0 / 4-20mA
Comunicación bus: MODO BUS RS485
0 / 4-20mA, 0-5 / 10V (opcional)
Señal de salida: 0 / 4-20mA, 0-5 / 10V (opcional)
Pantalla: Menú Chino OLED
Especificaciones: DN10-DN150, 1/2 "-6"
Material: 304 / 1.4301, 316L / 1.4404, 1.4435, 2205
Temperatura: -20 ° C a 150 ° C
Presión: vacío -10bar
Presión de la fuente de aire: 4-7 bar
Alimentación: DC 24V ± 10%.
Certificación de salud: 3-A-53-06; PED-97/23 / EC; FDA177.2600
Certificación a prueba de explosiones: II 2 G Ex ib IIC T6 / T5 / T4

Válvula mariposa de ajuste proporcional

La válvula de mariposa de ajuste neumático proporcional se utiliza en productos lácteos, alimentos, producción de bebidas, bio-farmacéutica, química fina, tratamiento de agua, nuevas industrias de energía y otras. La válvula controla varios flujos de fluidos, temperaturas, presiones y más.
Señal de entrada: 0 / 4-20mA
Comunicación bus: MODO BUS RS485
0 / 4-20mA, 0-5 / 10V (opcional)
Señal de salida: 0 / 4-20mA, 0-5 / 10V (opcional)
Pantalla: Menú Chino OLED
Material: 304 / 1.4301, 316L / 1.4404, 1.4435, 2205
Especificación: 1/2 "-12", DN10-DN300
Temperatura: -20 ° C a 150 ° C
Presión: vacío -10bar
Presión de la fuente de aire: 4-7 bar
Alimentación: DC 24V ± 10%.
Certificación de salud: 3-A-53-06; PED-97/23 / EC; FDA177.2600
Certificación a prueba de explosiones: II 2 G Ex ib IIC T6 / T5 / T4

Válvula de bola de ajuste proporcional

La válvula de mariposa de ajuste neumático proporcional se utiliza en productos lácteos, alimentos, producción de bebidas, bio-farmacéutica, química fina, tratamiento de agua, nuevas industrias de energía y otras. La válvula controla varios flujos de fluidos, temperaturas, presiones y más.
Señal de entrada: 0 / 4-20mA
Comunicación bus: MODO BUS RS485
0 / 4-20mA, 0-5 / 10V (opcional)
Señal de salida: 0 / 4-20mA, 0-5 / 10V (opcional)
Pantalla: Menú Chino OLED
Material: 304 / 1.4301, 316L / 1.4404, 1.4435, 2205
Especificación: 1/2 "-12", DN10-DN300
Temperatura: -20 ° C a 150 ° C
Presión: vacío -10bar
Presión de la fuente de aire: 4-7 bar
Alimentación: DC 24V ± 10%.
Certificación de salud: 3-A-53-06; PED-97/23 / EC; FDA177.2600
Certificación a prueba de explosiones: II 2 G Ex ib IIC T6 / T5 / T4

Válvula de control neumático

La válvula de control neumático de membrana proporcional se utiliza en productos lácteos, alimentos, producción de bebidas, bio-farmacéutica, química fina, tratamiento de agua, nuevas industrias energéticas y otras. La válvula controla varios flujos de fluidos, temperaturas, presiones y más.
Señal de entrada: 0 / 4-20mA
Comunicación bus: MODO BUS RS485
0 / 4-20mA, 0-5 / 10V (opcional)
Señal de salida: 0 / 4-20mA, 0-5 / 10V (opcional)
Pantalla: Menú Chino OLED
Material: 304 / 1.4301, 316L / 1.4404, 1.4435, 2205
Especificación: 1/2 "-6", DN10-DN150
Temperatura: -20 ° C a 150 ° C
Presión: vacío -10bar
Presión de la fuente de aire: 4-7 bar
Alimentación: DC 24V ± 10%.
Certificación de salud: 3-A-53-06; PED-97/23 / EC; FDA177.2600
Certificación a prueba de explosiones: II 2 G Ex ib IIC T6 / T5 / T4

Válvula de control proporcional

Válvula de control proporcional neumática integrada, neumática y de membrana manual, que se puede aplicar a varios sistemas de control y ajuste de flujo, y se puede aplicar en diversos campos industriales, como químicos, tratamiento de aguas residuales, productos lácteos, alimentos, producción de bebidas, productos farmacéuticos y productos finos. Campos industriales como la industria química. Las aplicaciones más importantes son control de presión, control de flujo, nivel de líquido, control de temperatura, etc. La válvula de regulación neumática es un núcleo de válvula cónica. La válvula para controlar el caudal es controlada por el posicionador. El posicionador de la válvula también se puede conectar con un transmisor externo para realizar el autoajuste y controlar el flujo, la temperatura, el nivel del líquido y la presión a través del cálculo PID.
Entrada de control: 0 / 4-20mA / 0-5V / 10V
Salida de realimentación: 0 / 4-20mA / 0-5V / 10V
Fuente de alimentación: DC24V ± 10%
Comunicación bus: MODO BUS RS485
Precisión: Repita la precisión de posicionamiento ≤ 0.2%;
Menú: pantalla OLED chino e inglés
Ajuste: función de auto-ajuste de un botón
Modo de funcionamiento: manual / automático
Fallo: corte de gas, apagado, restablecimiento automático de la posición de la válvula (estándar) función de retención de la posición de la válvula (opcional)
Ángulo de carrera: 0-180 °
◆ La posición de la válvula no consume cuando se mantiene
◆ Fuente de alimentación: DC24V ± 10%
● Ámbito de aplicación: carrera recta y desplazamiento angular 30 ° -180 °
● Carcasa de aleación de aluminio.
● Grado ExdIIBT4 a prueba de explosiones (opcional)
● Nivel de protección IP68

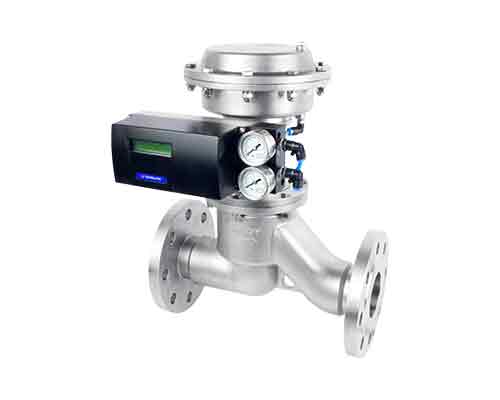

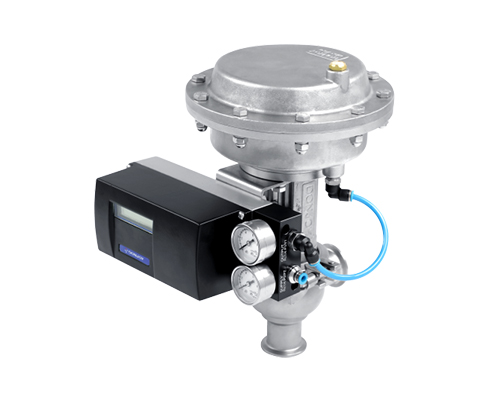

Regulador de corte neumático de membrana

● Los reguladores de corte tipo película son válvulas proporcionales neumáticas, dispositivos de diseño de control de flujo para las industrias de procesamiento de alimentos y lácteos, producción de bebidas, farmacéutica y química fina. Las aplicaciones más importantes son control de presión, control de flujo, nivel de líquido, etc.
● La válvula de control neumático es la posición del núcleo de la válvula cónica. La válvula (PD) que realiza la regulación del flujo a través del control del posicionador también puede realizar la función de ajuste automático de la posición y el flujo (PID) mediante el uso del controlador inteligente de procesos.
◆ TAMAÑO: DN25-DN100 a 1 "-4"
◆ Material: ASTM304 / 316L, 1.4301 / 1.4404
◆ Temperatura de trabajo: -10 ° C a +120 ° C (EPDM)
◆ Presión de trabajo: 10bar 145PSI
◆ Aire comprimido: 4-7bar
◆ Conexión del actuador neumático G1 / 8 "(BSP)
◆ Voltaje: 24V DC ± 10%
◆ Entrada y salida de señal analógica: 4 ... 20 mA 0 ... 10V
◆ Soporte de operación manual, interfaz de pantalla grande, menú chino e inglés
◆ clasificación IP68
◆ Certificación: 3-A-53-06; PED-97/23 / EC; FDA177.2600; EEX DII BT4

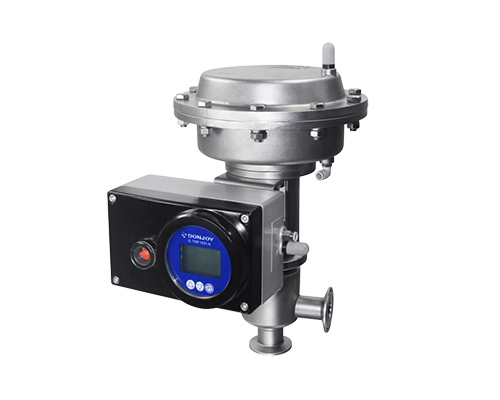

Válvula de control aséptico proporcional

● Los reguladores asépticos son válvulas proporcionales neumáticas, dispositivos de diseño de control de flujo para las industrias de procesamiento de alimentos y lácteos, industria de bebidas, farmacéutica y química fina. Las aplicaciones más importantes son control de presión, control de flujo, nivel de líquido, etc.
● La válvula de control neumático es una posición de carrete cónico. Está diseñado con diafragma de PTFE completamente aislado de la atmósfera y tiene un alto nivel de requisitos de limpieza.
◆ TAMAÑO: DN25-DN100 a 1 "-4"
◆ Material: ASTM304 / 316L, 1.4301 / 1.4404
◆ Temperatura de trabajo: -10 ° C a +120 ° C (EPDM)
◆ Presión de trabajo: 10bar 145PSI
◆ Aire comprimido: 4-7bar
◆ Conexión del actuador neumático G1 / 8 "(BSP)
◆ Voltaje: 24V DC ± 10%
◆ Entrada y salida de señal analógica: 4 ... 20 mA 0 ... 10V
◆ Soporte de operación manual, interfaz de pantalla grande, menú chino e inglés
◆ clasificación IP68

◆ Certificación: 3-A-53-06; PED-97/23 / EC; FDA177.2600; EEX DII BT4

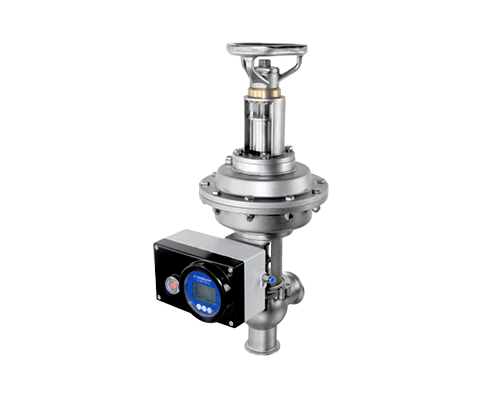

Diafragma válvula reguladora

Diafragma Válvulas reguladoras, se utilizan principalmente en el sistema de control de fluidos biofarmacéutica. El diseño de la válvula está completamente vacía sin ángulos muertos, y la parte en contacto con los medios de comunicación es material de acero inoxidable y PTFE de alta pureza, por lo que es muy adecuado para los requisitos de alta pureza de los sistemas de tuberías de procesamiento. La estructura de la carrocería tiene una variedad de formas y combinaciones (Por favor, consulte los datos de la válvula de diafragma DONJOY).
Entrada analógica: 0/4-20mA, 0-5/10V
Potencia: DC24V ± 10%
Protección: Grado IP68
Apoyo para la operación manual
Función de ajuste automático de un toque
Tamaño: 1"- 4", DN25-DN100
Material: 1.4435NB2, 316L, 1,.4404, ASME BPE 316L
Temperatura máxima: -30 a 150 º c (dependiendo del material del sello)(actuadores de acero inoxidable)
Temperatura máxima: -30 a 130 º c (dependiendo del material del sello)(actuador plástico)
Presión máxima: Unidireccional (DELTA P = 100%)
Normalmente cerrado goma 8bar, PTFE 6bar (opción)
Normalmente cerrado goma 6bar, PTFE 4.5bar (estándar)
Normalmente abierto y doble efecto goma 8bar, PTFE 6bar

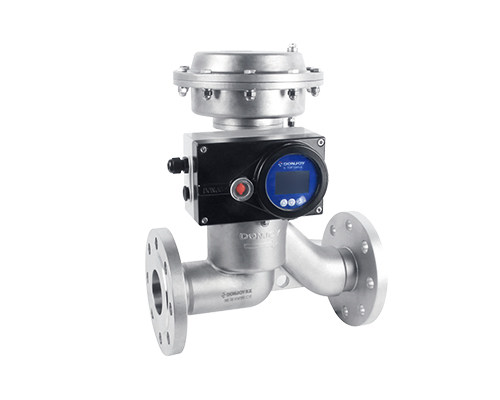

válvula reguladora de Globe

Asiento ángulo válvula de regulación se utiliza principalmente en la válvula decontrol de flujo. Las válvulas tienen sólo acero inoxidable y PTFE en contacto conlos medios de comunicación con temperatura máxima hasta 180 º c, presión hasta20bar y pueden ser utilizadas en un entorno vacío. Cuerpo se diseña según ninguÌ n ángulo muerto con la aspereza superficial hasta Ra0.4μm. Sello de válvulaadopta el diseño integrado, que es ampliamente utilizado en todas las industrias,como la farmacéutica, alimentaria y bebidas, cerveza, química y otras industrias.Esta válvula es particularmente conveniente para los sistemas de control deregulación de flujo de vapor.
● neumático válvula reguladora, controlada por el posicionador para lograr el control de flujo (PD) también podrá adoptar la posición propia y el flujo de ajuste (PID) por controlador de procesos inteligente.
● Tamaño: 1 "-4", DN25-DN100
● Material: 304 / 1.4301,316L / 1.4404
● Temperatura máxima: -30 a 150 ℃
● Presión máxima: 10 bar vacío para
● 0/4 ... 20 mA a 0 ... 5 / 10V (tipo básico)
● 0/4 ... 20mA de salida de realimentación de posición (opción)
● Control de bus NET dispositivo (opcional)
● acción simple / doble acción (opcional)

Válvula de regulación de asiento inclinado

Válvula de regulación de asiento inclinado se utiliza principalmente en la válvula de control de flujo.Las válvulas de acero inoxidable y PTFE sólo en contacto con los medios de comunicación con temperatura máxima hasta 180 ℃, la presión hasta 20bar, y puede ser utilizado en un entorno de vacio.El cuerpo está diseñado de acuerdo a un ángulo muerto con la rugosidad de la superficie hasta ra0.4 μ M. La Junta de válvula adopta diseño embebido, que es ampliamente utilizado en todas las industrias, como la farmaceutica, alimentos y bebidas, fabricación, química y otras industrias.Esta válvula es especialmente adecuado para la regulación de los sistemas de control de flujo de vapor.
● La válvula de neumático, controlado por el posicionador para lograr el control de flujo (PD) podrá también adoptar la posición y ajuste de caudal (PID) de proceso inteligente controlador.
● Size: 1 "- 4", dn25-dn100
● material: 304 / 1.4301316l / 1.4404
● la máxima temperatura: - 30 a 150 ℃
● la máxima presión: vacío a 10bar
● 0 / 4...20mA a 0.5 / 10V (tipo básico)
● 0 / 4...Realimentación de posición de 20mA output (opción)

Válvula de bola de regulación proporcional

Tipo válvula de bola de regulación se divide en dos vías, de tres vías, tanqueinferior bola valvula tan encendido, cuyo dispositivo de control de flujo estádiseñado para alimentos lácteos, procesamiento industrial, fabricación de bebidas,industria química farmacéutica y fina. La aplicación más importante es el control depresión, control de flujo, nivel de líquido, etc..
● válvula tipo bola de regulación neumática, controlada por el posicionador para lograr el control de flujo (PD) también podrá adoptar la posición propia y el flujo de ajuste (PID) por controlador de procesos inteligente.
● Tamaño: 1 "-4", DN25-DN100
● Material: 304 / 1.4301,316L / 1.4404
● Temperatura máxima: -30 a 150 ℃
● Presión máxima: 10 bar vacío para

Regulador proporcional de la válvula de mariposa

Regulación de la válvula de mariposa se utiliza principalmente en el sistema decontrol de proceso, que se consigue un control de ajuste de flujo de la válvula yretroalimentación de posición de la válvula.
0/4... 20mA a 0... 5 / 10V (tipo básico)
0/4... salida de retroalimentación de posición 20mA (opción)
Bus de control de dispositivo NET (opción)
Acción simple / doble acción (opción)
Energía: DC.24V
Tamaño: DN25-DN300, 1 "-12"
Temperatura máxima: 130 º c
Presión máxima: 10 bar
Material: ASTM T304 / T316L, 1.4301 / 1.4404
Certificado: PED 97/23 / CE; FDA177.2600

Válvula de asiento de ajuste proporcional

● válvula de regulación es una válvula neumática proporcional, cuyo dispositivo decontrol de flujo está diseñado para alimentos lácteos, procesamiento industrial,fabricación de bebidas, industria química farmacéutica y fina. La aplicación másimportante es el control de presión, control de flujo, nivel de líquido y asísucesivamente.
● Válvula neumática de control, controlado por el posicionador para lograr el control de flujo (PD) también podrá adoptar la posición propia y el flujo de ajuste (PID) por controlador de procesos inteligente.
● señal de entrada, 0 / 4-20 mA, 0-5 / 10V.
● La señal de salida, 0 / 4-20 mA, 0-5 / 10V.
● 1) núcleo de la válvula de igual porcentaje, 2) la base de válvula parabólica, 3) disminuir la base de válvula, 4) de apertura rápida núcleo de la válvula
● Material: 304,316L
● Temperatura: -10 ℃ a 130 ℃
● Presión: 10 bar
● El suministro de aire: 4-7bar
● Alimentación: DC 24V ± 10%
● Certificado: 3-A-53-06; PED-97/23 / CE; FDA177.2600

Válvula de diafragma proporcional

Válvula de diafragma se utiliza principalmente en el sistema de control de fluidosbiofarmacéutica. La válvula está completamente vacío diseño sin ángulo muertoque consta de alta pureza de acero inoxidable y material PTFE, así que es muyconveniente para el sistema de tubería en los requisitos de alta pureza. Laestructura del cuerpo tiene varias formas y combinaciones (por favor, consulte losdatos de la válvula de diafragma DONJOY).
0/4... 20mA a 0... 5 / 10V (tipo básico)
0/4... salida de retroalimentación de posición 20mA (opción)
Bus de control de dispositivo NET (opción)
Acción simple / doble acción (opción)
Potencia: DC.24V ± 10%
● Diafragma: EPDM / FPM / EPDM + PTFE
● presión máxima: 10Bar unidireccional (DELTA P = 100%)
● Tamaño: 1 "-4" / DN25-DN100
● Material: ASTM 316L / 1.4404,1.4435 BN2 Fe < 0.5%
● Certificado: Estados Unidos 3-A-54-02, PED97 / 23 / CE, FDA 177.2600

Válvula de control aséptica neumática de película

● válvula reguladora de diafragma es una válvula neumática proporcional, cuyo dispositivo de control de flujo está diseñada para productos lácteos, industria alimentaria, bebidas fabricación, farmacéutica y fino industria química. La aplicación más importante es el control de presión, control de flujo, nivel de líquido y así sucesivamente.
● válvula de regulación neumática es una posición de núcleo de válvula cónica. Válvula que se puede regular el flujo de posicionador (PD) puede también adoptar la posición y el flujo de ajuste (PID por el regulador de proceso inteligente.
◆ Tamaño: DN25-DN100 a 1 "-4"
◆ Material: ASTM304 / 316L, 1.4301 / 1.4404
◆ Temperatura de trabajo: -10 ℃ a 120 ℃ (EPDM)
◆ Presión de trabajo: 10 bar 145 psi
◆ El aire comprimido: 4-7bar
◆ conexión actuador neumático: G1 / 8 "(BSP)
◆ Voltaje: 24V DC ± 10%
◆ analógica de entrada de señal: 4 ... 20 mA 0 ... 10 V
◆ operación manual de apoyo y una gran pantalla
◆ Clase: IP68
◆ Certificado: 3-A-53-06; PED-97/23 / CE; FDA177.2600; EEX DII BT4
